4-9mm Spessore della piastra Fusta del camion Linea di produzione di foratura CNC 4000-12000 mm Lunghezza del pezzo di lavoro
Applicazione:
La linea di produzione di fasci longitudinali per l'automobile è un impianto ad alta efficienza.attrezzature automatizzate di lavorazione della lamiera di alta precisione sviluppate su misura dalla nostra azienda specificamente per perforare travi longitudinali automobilistiche ad alta resistenzaÈ progettato per perforare travi longitudinali di veicoli ultra larghi e ultra spessi, compresi camion minerari e veicoli speciali.
Principali parametri tecnici:
| - No, no, no, no. |
Nome |
Valore |
| 1 |
Forza nominale |
1200KN |
| 2 |
Dimensioni e gamma delle piastre di lavorazione |
| 3 |
Distanze |
4 000 ‰ 8 000 mm |
| Larghezza |
200 ‰ 550 mm |
| Spessore |
3 ̊6 mm |
| Fabbricazione di fogli di legno |
≤ 7 mm/10 m |
| Diseguaglianza della lamiera sull'asse X |
≤ 10 mm/1000 mm, ≤ 20 mm/8000 mm |
| Diseguaglianza della lamiera sull'asse Y |
5 mm |
| Fabbricazione di fogli |
≤ 50 mm |
| Proprietà meccaniche del foglio |
σb=510850N/mm2 |
| 4 |
Massimo diametro di foratura |
φ60 mm |
| 5 |
Numero di moduli |
25 |
| 6 |
Velocità massima |
| Asse X |
Max = 50 m/min |
| Asse Y |
Max = 30 m/min |
| 7 |
Precisione del trattamento |
| Asse X |
± 0,25/600 mm, ± 0,50 / 3000 mm, ± 0,7 / 8000 mm |
| Asse Y |
±0,2 mm / 600 mm |
| 8 |
Metodo di lavorazione |
Filtrazione |
| 9 |
Referenze |
L'asse X è lungo la lunghezza della piastra, e la coordinata X del buco si basa sull'estremità della piastra; l'asse Y è la larghezza della piastra e il punto di riferimento è la linea centrale.
|
| 11 |
Modalità di funzionamento |
Manuale, automatico |
Composizione strutturale

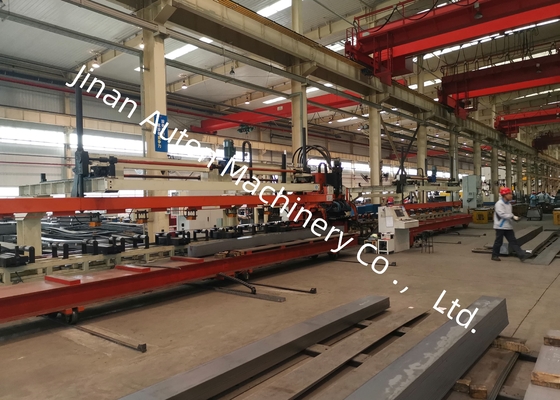

Questa macchina è costituita principalmente da un meccanismo automatico di carico e scarico, da un dispositivo di compensazione automatico per piastre a sezione variabile, da un meccanismo di alimentazione, da un'unità di foratura,un meccanismo automatico di scarico dei rifiuti, nonché sistemi idraulici, elettrici e pneumatici.
Caratteristiche del prodotto
1. Il sistema di controllo adotta il sistema CNC SIEMENS 828D, con alimentazione servomotore, offre un'elevata efficienza operativa e garantisce una precisione stabile del pezzo durante la lavorazione.
2I rulli di alimentazione sono muniti di un servocentro di centraggio, in grado di ospitare la lavorazione di piastre a sezione variabile con una differenza di altezza di 200 mm.
3. Può essere dotato di 25 stampi di diversi diametri e il processo di installazione dello stampo è rapido e conveniente, riducendo al minimo i tempi di inattività per i cambi di utensili.
4. Il carico, il punzonaggio e lo scarico delle piastre sono completamente automatizzati, riducendo significativamente l'intensità del lavoro degli operatori.

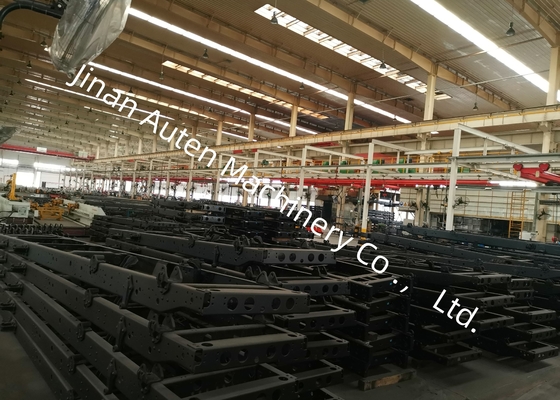

L'esposizione presenta una serie di campioni di travi longitudinali finite lavorate da questa linea di produzione, che coprono varie specifiche applicate ai camion minerari e ai veicoli speciali.Questi campioni dimostrano chiaramente la precisione del posizionamento del foro, la levigatezza dei bordi forati e l'integrità strutturale complessiva raggiunta, consentendo ai clienti e agli ispettori di verificare visivamente le prestazioni di lavorazione dell'apparecchiatura.
Questa macchina è un'attrezzatura specializzata progettata per le operazioni di foratura su travi longitudinali piane nell'industria automobilistica.È principalmente progettato per la lavorazione delle travi principali dei camion e dei veicoli speciali, garantendo una formazione di fori precisa per soddisfare i requisiti di montaggio strutturale di questi componenti portanti per autoveicoli pesanti e personalizzati.
