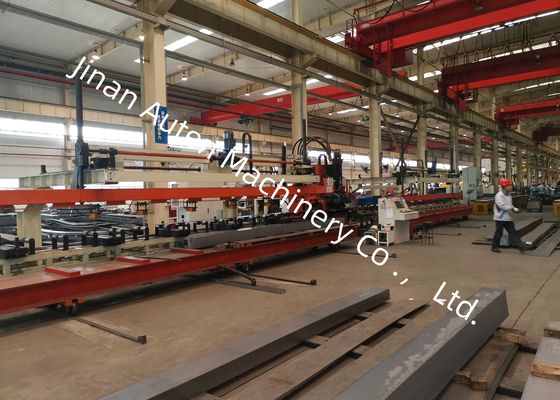

3-6mm Spessore Fusta di camion Linea di produzione di foratura CNC 750Mpa Materiale Resistenza alla trazione
Applicazione:
Questa macchina è un'attrezzatura specializzata progettata per perforare fori in travi longitudinali piane nell'industria automobilistica.
Principali parametri tecnici:
| - No, no, no, no. |
Nome |
Valore |
| 1 |
Forza nominale |
1200KN |
| 2 |
Dimensioni e gamma delle piastre di lavorazione |
| 3 |
Distanze |
4 000 ‰ 8 000 mm |
| Larghezza |
200 ‰ 550 mm |
| Spessore |
3 ̊6 mm |
| Fabbricazione di fogli di legno |
≤ 7 mm/10 m |
| Diseguaglianza della lamiera sull'asse X |
≤ 10 mm/1000 mm, ≤ 20 mm/8000 mm |
| Diseguaglianza della lamiera sull'asse Y |
5 mm |
| Fabbricazione di fogli |
≤ 50 mm |
| Proprietà meccaniche del foglio |
σb=510850N/mm2 |
| 4 |
Diametro di foratura massimo |
φ60 mm ((La forza massima di foratura non supera la forza nominale della macchina utensile.) |
| 5 |
Numero di moduli |
25 pezzi |
| 6 |
Velocità massima |
| Asse X |
Max = 50 m/min |
| Asse Y |
Max = 30 m/min |
| 7 |
Precisione del trattamento |
| Asse X |
± 0,25/600 mm, ± 0,50 / 3000 mm, ± 0,7 / 8000 mm |
| Asse Y |
±0,2 mm / 600 mm |
| 8 |
Metodo di lavorazione |
Filtrazione |
| 9 |
Referenze |
L'asse X è lungo la lunghezza della piastra, e la coordinata X del buco si basa sull'estremità della piastra.
L'asse Y è la larghezza della piastra, e il punto di riferimento è la linea centrale. |
| 11 |
Modalità di funzionamento |
Manuale, automatico
|
Composizione strutturale:

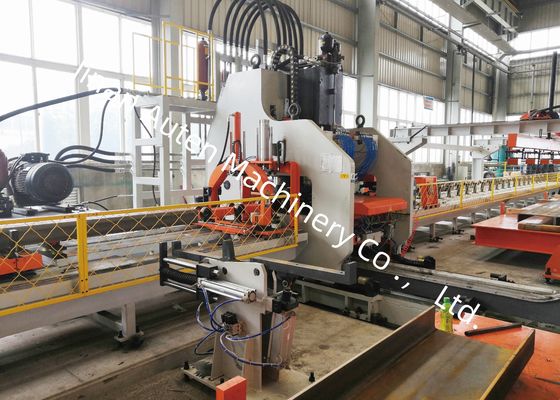

Questa macchina è costituita principalmente da un dispositivo automatico di carico e scarico, da un dispositivo di centralizzazione per la compensazione automatica delle piastre a sezione variabile, da un dispositivo di alimentazione, da un'unità di foratura,un dispositivo di scarico automatico dei rifiuti, insieme a sistemi idraulici, elettrici e pneumatici.
Caratteristiche del prodotto:
1Il sistema di controllo incorpora il sistema CNC SIEMENS 828D, con alimentazione alimentata da servomotori, garantendo un'elevata efficienza operativa e una costante precisione del pezzo.
2Il rullo di alimentazione è munito di un servocentrale di centralizzazione, in grado di gestire la lavorazione di piastre a sezione trasversale variabile con una differenza di altezza di 0-200 mm.
3. possono essere montati fino a 25 stampi di vari diametri, con un processo di installazione rapido e semplice.
4Il carico, il punzonaggio e lo scarico delle piastre sono completamente automatizzati, riducendo così l'intensità operativa.
5I rifiuti vengono automaticamente scaricati e raccolti.
Esso espone una serie di campioni di travi longitudinali finite elaborate dalla linea, che coprono varie specifiche utilizzate nei camion minerari e nei veicoli speciali.Questi campioni dimostrano chiaramente la precisione delle posizioni dei fori, la liscezza dei bordi di foratura e l'integrità strutturale complessiva raggiunta, consentendo ai clienti e agli ispettori di verificare visivamente le prestazioni dell'apparecchiatura.
