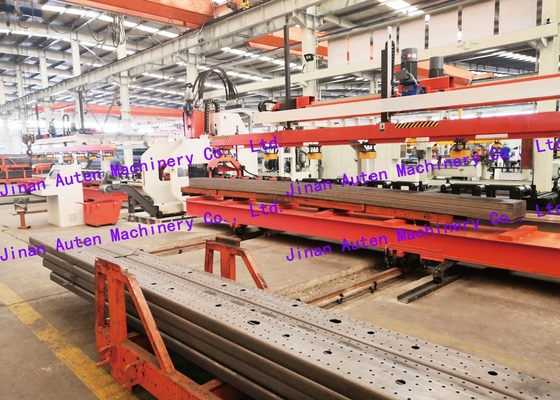

Linea di produzione punzonatura lamiere CNC con forza nominale di 120 tonnellate, 25 moduli per travi piatte di camion

Linea di produzione punzonatura CNC per piastre da 120 tonnellate di forza nominale, 25 moduli per travi piatte di camion

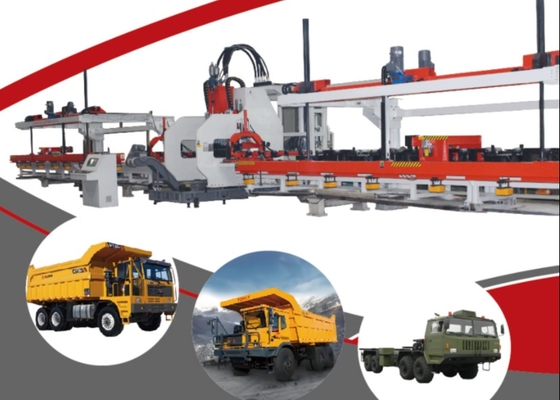

Applicazione:

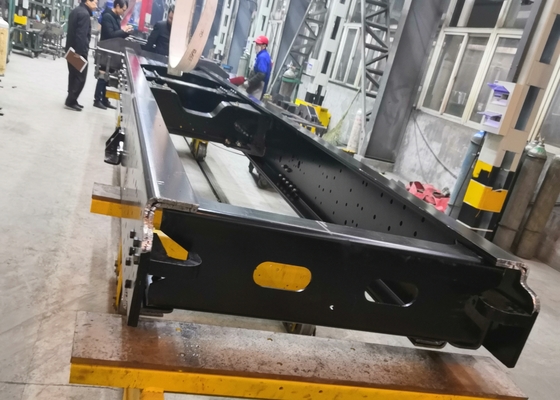

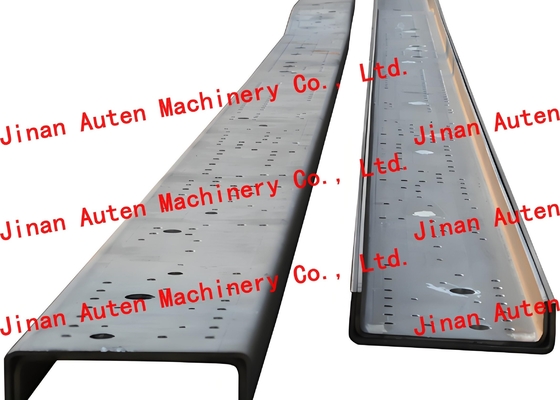

La linea di produzione di punzonatura CNC per longheroni piatti automobilistici costituisce un sistema di produzione integrato specializzato nei processi di punzonatura per longheroni piatti automobilistici. Progettata meticolosamente facendo riferimento a equipaggiamenti analoghi nei mercati nazionali e globali, allineandosi alle specifiche di punzonatura di diversi telai di veicoli in tutto il mondo e incorporando i vantaggi di vari prodotti comparabili, questa linea di produzione si presenta come una soluzione raffinata. Soddisfa abilmente le esigenze di lavorazione flessibile di diversi longheroni del telaio, distinguendosi per la sua stabilità e l'elevata efficienza operativa.

Tavola a rulli di supporto longitudinale

Composta da una base e un rullo di supporto per sostenere la lamiera; entrambe le estremità del rullo sono supportate da cuscinetti, il rullo ha una buona rigidità e resistenza agli urti, e la lamiera si muove su di esso;

Dispositivo di alimentazione con morsetto principale asse X: 2 set

Il dispositivo è composto da servomotore, riduttore di precisione, morsetto idraulico flottante, guida lineare di precisione, cremagliera di precisione e supporto; il servomotore aziona l'ingranaggio elicoidale per ruotare attraverso il riduttore di precisione e converte il moto rotatorio in moto lineare attraverso la cremagliera. L'alimentazione precisa delle parti di alimentazione viene completata attraverso la guida lineare di precisione, e l'alimentazione della lamiera è precisa e stabile; il morsetto di alimentazione è un morsetto flottante, che può avere una buona adattabilità ad alcune lamiere deformate, e la forza di serraggio è elevata, serraggio affidabile, lavoro stabile.

Morsetto push-pull. Il morsetto blocca la parte centrale delle due estremità del longherone. Questo metodo di serraggio può bloccare la piastra con una caduta sul bordo della piastra; i due lati dell'unità principale sono disposti simmetricamente.

Dispositivo di alimentazione con morsetto ausiliario asse X: 2 set

Il dispositivo viene utilizzato per la lavorazione delle estremità di testa e di coda della trave, e c'è un set su ciascun lato della macchina principale, composto da morsetti idraulici, base e parti di azionamento;

Durante l'intero processo di alimentazione del pezzo, quando il morsetto sul lato di alimentazione non può trattenere la lamiera ma esegue comunque la punzonatura dei fori, al fine di garantire la precisione della posizione di punzonatura, la lamiera dovrebbe continuare ad avere più di due punti di serraggio, e nel processo di cambio del punto di serraggio, non è consentita la modifica del riferimento di posizionamento. In questo caso, il dispositivo di serraggio ausiliario risolve efficacemente questo problema. Sotto la spinta del cilindro dell'olio, le ganasce del morsetto bloccano la lamiera. In questo modo, sotto la pressione del cilindro dell'olio, c'è un secondo punto di serraggio per la lamiera durante la punzonatura (il primo è il morsetto principale sul lato di scarico), garantendo un'alimentazione regolare e precisa della lamiera.

Informazioni sulle specifiche dei parametri
