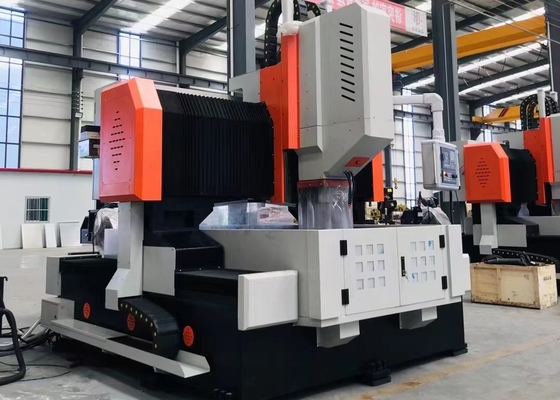

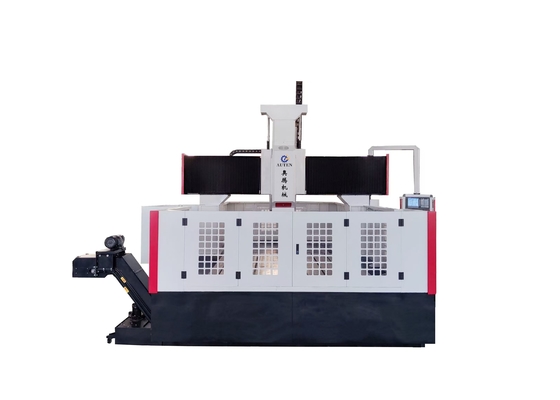

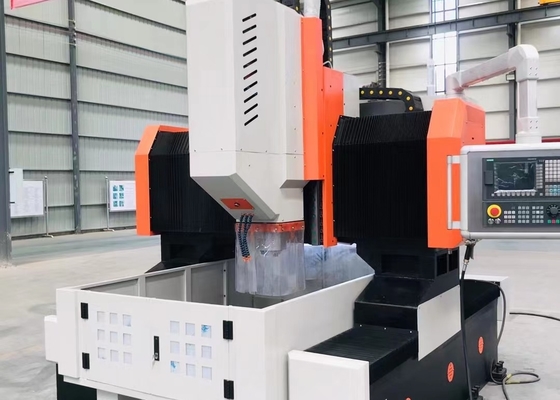

2000 x 2000 mm Dimensioni dei pezzi di lavoro Macchina di perforazione per piastre CNC stabile e resistente Diametro di perforazione di 50 mm per la lavorazione di piastre/componenti strutturali ad alta precisione

Applicazione:

La macchina CNC per la perforazione e la fresatura del portiere è progettata principalmente per eseguire operazioni di perforazione, cammeratura, taping e fresatura su piastre/componenti strutturali, incluse flange, dischi, anelli,Per la perforazione di fori e buchi ciechi sia in parti mono-materiali che in materiali compositi.Il processo di lavorazione è controllato digitalmente, che garantisce un funzionamento estremamente facile da usare e supporta la produzione automatizzata con elevata precisione, la capacità di adattamento a più varietà di prodotti e la scalabilità per la produzione di massa.

Struttura dell'apparecchiatura:

L'apparecchiatura è composta principalmente da un tavolo da letto, un portiere mobile, una sella mobile, una testa di foratura e di fresatura, un sistema di lubrificazione automatico, un meccanismo di protezione,dispositivo di raffreddamento circolante, sistema di controllo numerico e sistema elettrico, supportato e guidato da coppie di guide di rotolamento e azionato da coppie di viti a piombo di precisione,la macchina utensile vanta un'elevata precisione di posizionamento e una precisione di posizionamento ripetuta.

Letto macchine e banco di lavoro

Il letto della macchina è sottoposto a saldatura, seguita da ricottura e lavorazione di precisione, garantendo un'eccezionale rigidità dinamica e statica con una stabilità dimensionale permanente.Due guide lineari ad alta precisione sono montate su entrambi i lati della base del letto, che consentono una distribuzione uniforme della forza tra gli scivoli di guida e migliorano significativamente la rigidità della macchina.resistenza alla trazione, e resistenza alla compressione.Il sistema di azionamento impiega servomotori CA accoppiati con gruppi di vite a sfera di precisione per l'azionamento a doppio lato, facilitando il movimento del portiere lungo l'asse Y.Inoltre, il banco di lavoro è integrato con un sistema idraulico di fissaggio del cilindro per la fissazione sicura del pezzo di lavoro.

Portaforti mobili:

Il portiere mobile è costruito con fusioni in ferro grigio (HT250), con due guide lineari di rotolamento ad altissimo carico montate sulla faccia anteriore.Una serie di viti a sfera di precisione, in combinazione con un servomotore, consente alla piastra di scorrimento della testa di potenza di attraversare l'asse X e la testa di potenza di perforazione è fissata a questa piastra di scorrimento.Il movimento del portiere è facilitato da un servomotore, che guida la rotazione del dado della vite a sfera sulla vite a sfera tramite un accoppiamento di precisione per ottenere un movimento liscio e preciso.

Specificità:
