Fresatrice e foratrice CNC ad alta velocità 1000 x 1000mm Modello PHD1010 per la lavorazione di piastre/componenti strutturali ad alto volume

Grande immagine : Fresatrice e foratrice CNC ad alta velocità 1000 x 1000mm Modello PHD1010 per la lavorazione di piastre/componenti strutturali ad alto volume

Dettagli:

Luogo di origine:	Cina
Marca:	Auten
Certificazione:	ISO9001
Numero di modello:	PHD1010

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 set
Tempi di consegna:	30 giorni
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	100 set/mese

Contatto

Descrizione di prodotto dettagliata

LXW:	1000 x 1000 mm	Altezza del grattacielo:	600 mm
Taper a fusione:	BT1 commercio	Diametro di perforazione massimo:	Φ60 mm
Max. Spessore:	≤180 millimetro	Diametro del tap:	M3-M20
velocità del mandrino:	30~3000 r/min

Applicazione:

La foratrice e fresatrice a portale CNC è progettata principalmente per operazioni di foratura, smussatura, maschiatura e fresatura su componenti a piastra/strutturali, inclusi flange, dischi, anelli e piastre, all'interno del suo intervallo di lavorazione efficace. Consente la foratura di fori passanti e fori ciechi su pezzi singoli e compositi. Con il controllo completamente digitale del processo di lavorazione, la macchina offre un funzionamento intuitivo, supportando capacità automatizzate, ad alta precisione, multi-varietà e di produzione di massa.

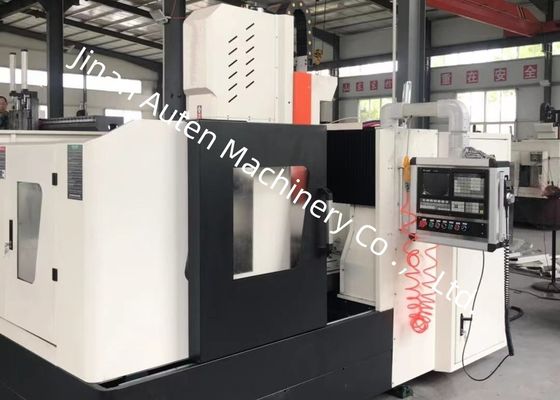

Fresatrice e foratrice CNC ad alta velocità 1000 x 1000mm Modello PHD1010 per la lavorazione di piastre/componenti strutturali ad alto volume 0

Struttura dell'attrezzatura:
L'attrezzatura presenta una struttura fusa integralmente, comprendente un banco di lavoro, un portale a trave fissa, una slitta scorrevole mobile, una testa di foratura e fresatura, un sistema di lubrificazione automatico, protezioni, un dispositivo di raffreddamento a circolazione, un sistema CNC e un sistema elettrico. Supportata da coppie di guide rigide a rulli per la guida e azionata da coppie di viti a ricircolo di sfere di precisione, la macchina garantisce un'elevata precisione di posizionamento e ripetibilità.

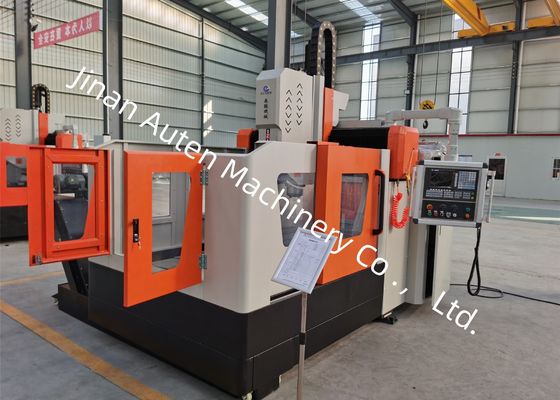

Fresatrice e foratrice CNC ad alta velocità 1000 x 1000mm Modello PHD1010 per la lavorazione di piastre/componenti strutturali ad alto volume 1

Banco di lavoro a T-Slot
Costruito in ghisa grigia (HT250), il banco di lavoro subisce un trattamento di rinvenimento secondario e invecchiamento vibratorio per eliminare le sollecitazioni interne, garantendo eccezionale rigidità e resistenza alla deformazione.
Portale a trave fissa
Il portale a trave fissa è fabbricato in ghisa grigia (HT250). La sua faccia anteriore è dotata di due coppie di guide lineari a rulli ad altissimo carico, un set di coppie di viti a ricircolo di sfere di precisione e un servomotore, che supportano l'installazione della testa di foratura per un movimento lineare fluido.

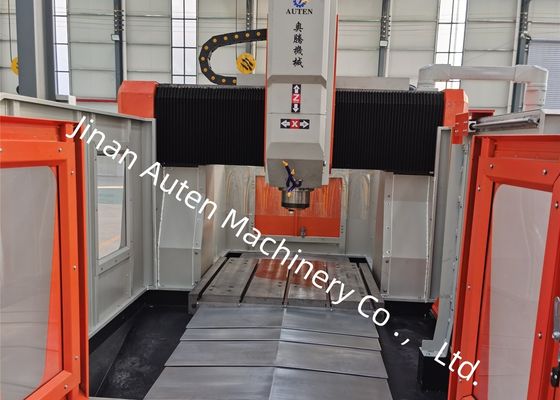

Fresatrice e foratrice CNC ad alta velocità 1000 x 1000mm Modello PHD1010 per la lavorazione di piastre/componenti strutturali ad alto volume 2

3. Slitta scorrevole mobile
Progettata come una struttura in ghisa di precisione, la slitta scorrevole integra due tavole scorrevoli a guida rigida CNC ad alto carico, un set di coppie di viti a ricircolo di sfere di precisione e un riduttore epicicloidale ad alta precisione collegato al servomotore. Questa configurazione aziona il movimento dell'asse Z della testa di foratura, consentendo funzioni come movimento rapido avanti/indietro, avanzamento di lavoro, arresto e rottura/rimozione automatica del truciolo con pausa.

Specifiche:

Dimensione del pezzo	LxW	1000x1000 mm
Dimensione del pezzo	Altezza del portale	600 mm
Testa di foraturaQtà.	1	Sistema CNC
	BT50	Diametro max. di foratura
	Φ60 mm	Spessore max.
	≤180 mm	Diametro maschiatura
	M3-M20	Velocità mandrino
	30~3000 giri/min	Potenza motore mandrino servo
	11kW	Distanza dall'estremità inferiore del mandrino al banco di lavoro
	200-600mm	Movimento laterale della testa di foratura
(Asse X) Corsa orizzontale max.	1000 mm	Velocità di avanzamento
	0~9 giri/min	Potenza servomotore per movimento laterale
	10N/M	Movimento longitudinale del portale (
Y asse)Corsa di avanzamento max.	1000 mm	Velocità di avanzamento
	0~9 m/min	Potenza servomotore di avanzamento
	15N/M	Movimento di avanzamento verticale (asse Z)
Corsa max.	400 mm	Velocità di movimento
	0~8 m/min	Potenza servomotore
	1x15N/M (Freno)	Precisione di posizionamento a tre assi
X/Y/Z/A/B/C	0-0.01mm	Precisione di ripetizione del posizionamento a tre assi
X/Y/Z/A/B/C	0-0.01mm	Peso della macchina
/	Circa 5T	Dimensioni complessive
LxWxH	3200x2200x2200 mm	Componenti principali:

No.

Nome	Marca	1
Sistema CNC	Cina GSK/KND	3
servomotore + servodriver	Cina GSK/KND	3
Cilindro pneumatico per coltello	Cina Taiwan AirTAC	4
Apparecchiatura a bassa tensione	Omron/Schneider/Delixi	5
Sistema di lubrificazione automatica	Cina Taiwan Hurun	6
Vite a ricircolo di sfere	Taiwan TBI	7
Guida lineare	Taiwan HIWIN	8
Valvole idrauliche	Italia ATOS	9
Cavo schermato ad alta flessibilità	Cina ECHU	10
Giunto rotante	Italia Rotofors
