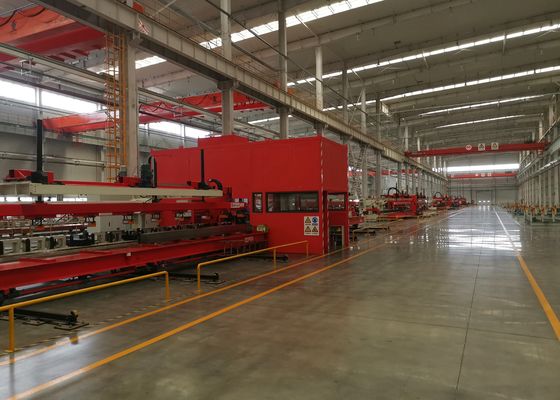

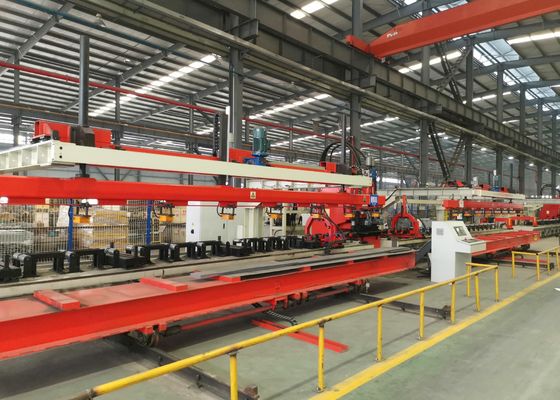

Alta efficienza di lavoro 3 assi macchina per perforare la piastra CNC a trazione per veicoli

Applicazione:

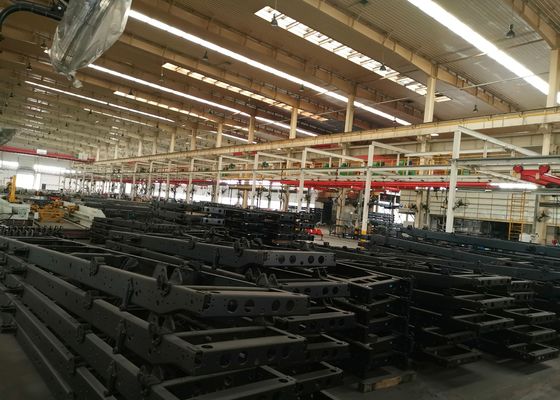

Questa macchina è un'attrezzatura speciale per la foratura di fori in travi longitudinali piatte nel settore automobilistico.

Composizione strutturale:

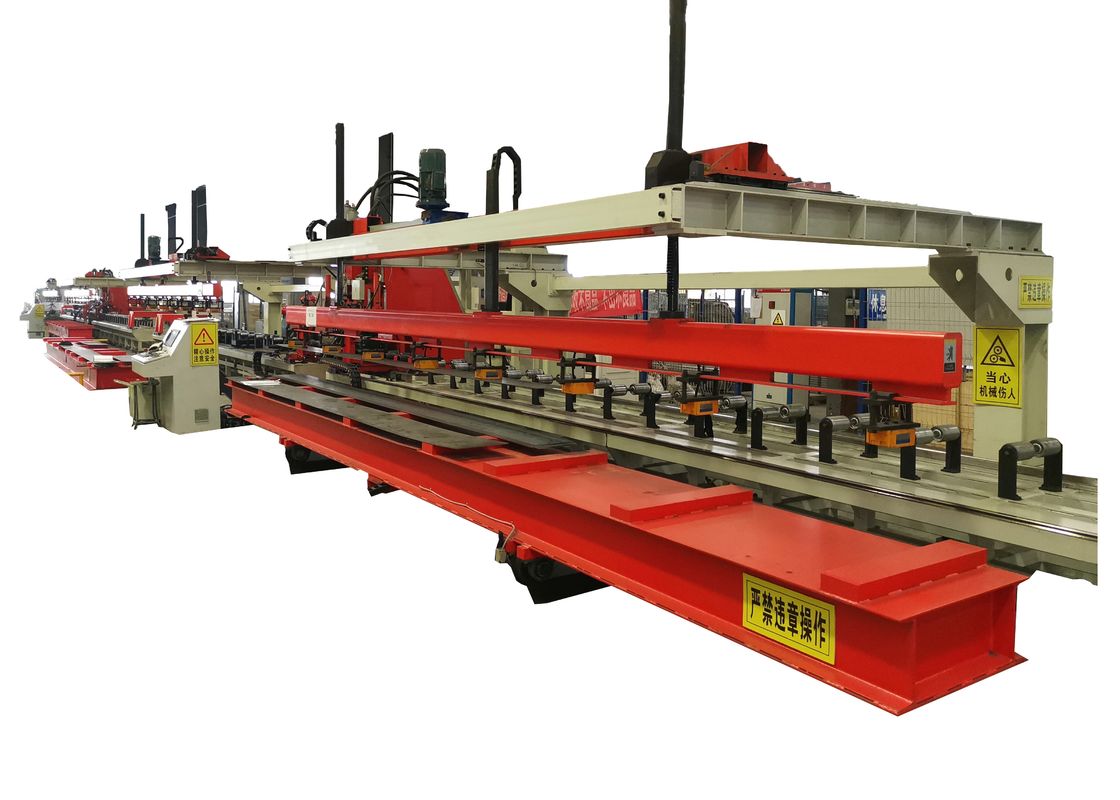

Questa macchina è composta principalmente da dispositivo di carico e scarico automatico, dispositivo di centraggio per la compensazione automatica di piastre a sezione variabile, dispositivo di alimentazione, unità di punzonatura, dispositivo automatico di uscita scarti e sistemi idraulici, elettrici e pneumatici.

Caratteristiche del prodotto:

1. Il sistema di controllo adotta il sistema CNC SIEMENS 828D, alimentazione con servomotore, alta efficienza di lavoro, precisione stabile del pezzo.

2. Il dispositivo di centraggio servo è installato sul rullo di supporto di alimentazione, in grado di soddisfare la lavorazione di piastre a sezione variabile con un calo di 0-200 mm.

3. È possibile installare 25 stampi con diametri diversi, e l'installazione è rapida e conveniente.

4. Il caricamento, la punzonatura e lo scarico della piastra vengono completati automaticamente, riducendo così l'intensità del lavoro.

5. Uscita e raccolta automatica degli scarti.

6. Il software di programmazione automatica può richiamare direttamente la grafica di AUTOCAD o la grafica in formato .DXF generata da altri software CAD e completare la generazione automatica dei programmi di lavorazione della macchina utensile attraverso un'interfaccia uomo-macchina intuitiva, risparmiando tempo e senza errori.
