Macchina di lavorazione longitudinale del fascio linea 3 assi manuale o automatica opzionale macchina per perforare la piastra CNC e alimentazione del servomotore

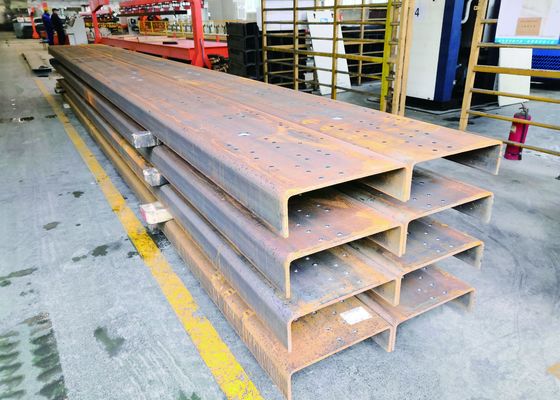

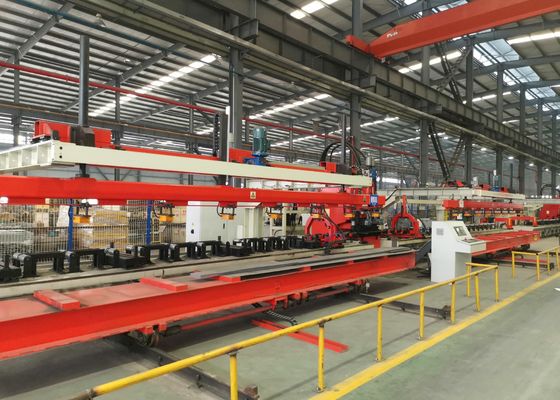

Introduzione alla composizione dell'attrezzatura della linea di produzione

Flusso di processo: preparazione trave longitudinale→alimentazione automatica elettromagnetica longitudinale→posizionamento automatico del materiale longitudinale→bloccaggio estremità e bloccaggio ausiliario→il pezzo entra nell'unità di punzonatura e viene lavorato→bloccaggio estremità di alimentazione, bloccaggio ausiliario e lavorazione→punzonatura completata→scarico automatico elettromagnetico del pezzo.

Il metodo di lavorazione è di tipo filtro, ovvero la trave longitudinale avanza solo durante la punzonatura.

I principali parametri tecnici della linea di produzione

La struttura di ogni dispositivo meccanico:

1. Carrello elettrico portante per trave longitudinale:

Il carrello può essere controllato tramite pulsanti per uscire dalla linea e, dopo aver caricato i pallet sollevati dalla gru, tornerà alla posizione di carico; Il carico del carrello non è inferiore a 20 tonnellate e la corsa è di 1,5 m.

2. Dispositivo di alimentazione automatica a ventosa elettromagnetica

Il dispositivo è composto da staffa, trave mobile e relativo dispositivo di azionamento, trave a ventosa e dispositivo di sollevamento, sistema di controllo a ventosa, ecc.;
C'è un'asta di rilevamento della piastra sulla trave a ventosa, che può fermarsi automaticamente quando raggiunge l'altezza della piastra e può rilevare se c'è una piastra e se è aspirata, e il lavoro è stabile e affidabile;
Il sollevamento e l'abbassamento della trave a ventosa sono guidati da un'asta di guida per garantire il sollevamento sincrono; la trave mobile ha una buona rigidità e il movimento anteriore e posteriore è guidato da una guida per garantire la sincronizzazione su entrambe le estremità;
La ventosa elettromagnetica mantiene la forza elettromagnetica quando è spenta e inverte la smagnetizzazione quando è alimentata, il che è sicuro e affidabile.

3. Tavola a rulli di supporto longitudinale

Composta da una base e un rullo di supporto per sostenere la lamiera;

Entrambe le estremità del rullo sono supportate da cuscinetti, il rullo ha una buona rigidità e resistenza agli urti e la lamiera si muove su di esso;
