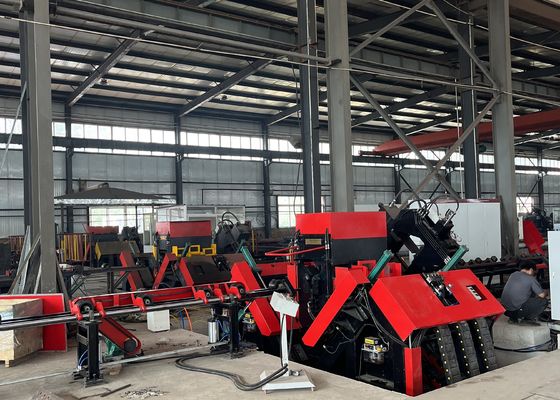

Macchine CNC ad alta efficienza e automatizzate per la perforazione e la stampatura di acciaio ad angolo di grandi dimensioni

Grande immagine : Macchine CNC ad alta efficienza e automatizzate per la perforazione e la stampatura di acciaio ad angolo di grandi dimensioni

Dettagli:

Luogo di origine:	Cina
Marca:	Auten
Certificazione:	ISO9001
Numero di modello:	ADM2532

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 Set
Tempi di consegna:	30 giorni
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	100 set/mese

Contatto

Descrizione di prodotto dettagliata

Potenza del motore:	4 kW	Velocità di elaborazione:	20-25m/min
Diametro del foro di perforazione:	Ф13.5~Ф40mm	condizione:	Nuovo
Diametro del foro:	26 mm	Caratteristica:	Alta affidabilità
velocità di alimentazione:	100~500 mm/min	Lunghezza angolo di lavorazione:	Min. 300mm
Applicazione:	Struttura in acciaio Torre Saldatura a piedi	Dimensione dell'angolo di elaborazione:	L63x6~L250x32 mm
Tipo:	Linea angolare CNC	Dimensioni complessive:	12000mm x 5000mm x 2000mm
Sistema di controllo:	SIEMENS/FANUC	Dimensione Angolo di Lavorazione:	40x40x3~125x125x10mm
Forza di marcatura:	700KN

Uso del prodotto:

Questa apparecchiatura è utilizzata principalmente per la perforazione e la stampatura di acciaio angolare di grande dimensione e alta resistenza per torri di linee di trasmissione.di alta qualità di buco, precisione posizionale, nonché notevole efficienza produttiva e livello di automazione.

Caratteristiche del prodotto:

Alto livello di automazione:La linea di produzione è integrata con un sistema di carico automatico (composto da un canale di alimentazione trasversale e da un telaio di carico rotante), un meccanismo di scarico automatico,e un dispositivo di alimentazione automaticoCiò consente la completa lavorazione di tutti i fori e delle incisioni di marchi in acciaio su acciaio angolare in un solo passaggio attraverso la linea di produzione, eliminando la necessità di un intervento manuale.riduce significativamente l'intensità del lavoro degli operatori.

(1) Il telaio e la piastra base sono realizzati in acciaio strutturale di alta qualità (Q345) mediante processo di saldatura.Condizioni tecniche generali per il sistema CNC di macchine utensili,Condizioni tecniche per le parti saldate delle macchine per la forgiatura e la stampa,Condizioni tecniche per le macchine utensili per taglio dei metalli, ePrincipi generali per l'ispezione di precisione delle macchine per la forgiatura e la stampatura.

(2) La qualità di saldatura di ciascun componente dell'apparecchiatura è rigorosamente conforme ai requisiti di cui alla norma JB/T8609.La lunghezza e la distanza delle saldature intermittenti sono controllate con precisione per garantire l'uniformità.

(3) I componenti forgiati sono sottoposti a rigorosi controlli di qualità per assicurarsi che siano privi di difetti quali laminazioni, pieghe, crepe, buchi di sabbia e vuoti.

(4) Tutti i componenti metallici saldati, nonché le parti fuse e forgiate (compresi il corpo della macchina, il tavolo da lavoro, la base e il blocco del cilindro),sono sottoposti a un trattamento di temperatura per alleviare efficacemente lo stress interno.

(5) Le forgiature, le saldature e le fusioni critiche sono ispezionate con metodi di prova non distruttivi per rilevare eventuali difetti o crepe interne.

Macchine CNC ad alta efficienza e automatizzate per la perforazione e la stampatura di acciaio ad angolo di grandi dimensioni 0

Parametri principali:

Modello	ADM2532
Dimensione dell'angolo ((mm)	14014010~25025032
Lunghezza massima della materia prima (m)	14
Forza di marcatura ((kN)	1000
Numero del gruppo di caratteri	1
Numero di carattere	18
Dimensione del carattere (mm)	141019
Intervallo di distanza esatta (mm)	50~220 ((Stepless)
Numero di trapano su ciascun lato	3 ((2 gruppi, 6 in totale)
Numero di lame su ciascun lato	3
Taper del mandrino di perforazione	BT1 commercio
Diametro massimo di perforazione (mm)	Φ40
Max. velocità di rotazione dello spinello ((r/min)	6000
Unità di raffreddamento della trivella	MQL 360-2 ((raffreddamento a secco)
Capacità di stoccaggio dell'olio dell'unità di raffreddamento	2 litri
Olio di taglio	Olio di taglio a base di olio vegetale (micro cutting oils)
consumo di carburante	5 ~ 50 ml/h
Tipo di azionamento del carrello CNC	Servomotore a corrente alternata,azionamento a stagno e a pignone
Velocità massima di alimentazione dell'angolo ((m/min)	40
Metodo di azionamento del movimento di allineamento dell'asse AB	Guida del movimento lineare;servomotore CA;vitra a sfera
Velocità massima di percorrenza della testa di trivellazione (m/min)	10
Tipo di azionamento della testa di perforazione	Guida del movimento lineare;servomotore CA;vitra a sfera
Velocità massima di alimentazione della testa di perforazione ((m/min)	14
Metodo di funzionamento del braccio del carrello di alimentazione	Tipo di sollevamento verticale
Numero di bombole di ribaltamento sul lato dello scarico	4
Metodo di raffreddamento della stazione idraulica	raffreddamento dell'aria
Numero di assi CNC	9
Pressione dell'aria ((MPa)	1
Potenza totale	Circa 150 kW
Peso della macchina (kg)	Circa 33 tonnellate
Dimensioni complessive (m)	338,52.5
