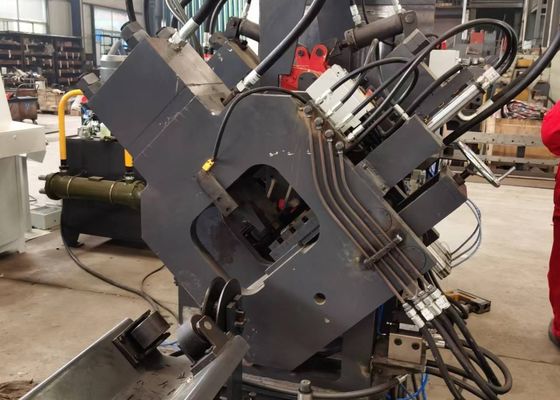

Taglio a lame singola CNC angolo perforazione Marcatura e taglio linea raffreddamento idraulico
Industria applicabile:
Questa macchina è un'attrezzatura specializzata e ad alte prestazioni appositamente progettata per operazioni di precisione come punzonatura, marcatura e taglio di acciaio angolare nell'industria delle torri in acciaio angolare.È stato progettato meticolosamente per soddisfare i requisiti di lavorazione unici dei componenti in acciaio angolare, ampiamente utilizzati nella costruzione di torri di trasmissione, torri di comunicazione,e altre torri di strutture in acciaioL'integrazione di tecnologie avanzate garantisce un'elevata precisione, efficienza e stabilità nella manipolazione di varie specifiche di acciaio angolare.svolgendo così un ruolo cruciale nel miglioramento della qualità complessiva e dell'efficienza di produzione della produzione di torri in acciaio angolare.
Specificità: | Funzioni | Perforazione, marcatura, taglio |
| Dimensione dell'angolo ((mm) | 40×40×3 140×140×12 |
| Lunghezza massima del vuoto (m) | 12 |
| Lunghezza massima del prodotto finito (m) | 10 |
| Max. perforazione (diametro х spessore) (mm) | Φ26×12 ((Materiale:Q345 510N/mm2) |
| Punte per lato | 2 |
| Forza di punzione (kN) | 630 |
| Forza di marcatura (kN) | 630 |
Forza di taglio (kN) | 1800 |
| Gruppo di lettere di marcatura | 4 |
| Numero di lettere per gruppo | 12 |
| Dimensione della lettera (mm) | 14 × 10 × 19 |
| Modalità di taglio | Taglio a lame singole |
| Azzi CNC | 3 |
| Velocità di alimentazione dell'angolo (m/min) | 80 |
| Metodo di raffreddamento del sistema idraulico | raffreddamento ad acqua |
| Precisione di lavorazione | Conformità con GB2694 |
| Funzione del programma | Input tramite tastiera e interfaccia USB |
| Dimensione ((mm) | 28000×6500×2200 |
Composizione del prodotto:
Questa macchina è composta principalmente da un trasportatore trasversale, un sistema di carico rotante, un trasportatore di alimentazione, un carrello di alimentazione CNC, un'unità di perforazione, un'unità di marcatura, un'unità di taglio, un'unità di taglio, un'unità di taglio, un'unità di taglio, un'unità di taglio, un'unità di taglio, un'unità di taglio, un'unità di taglio, un'unità di taglio, un'unità di taglio, un'unità di taglio, un'unità di taglio, un'unità di taglio, un'unità di taglio, un'unità di taglio, un'unità di taglio, un'unità di taglio, un'unità di taglio, un'unità di taglio, un'unità di taglio, un'unità di taglio, un'unità di taglio, un'unità di taglio, un'unità di taglio, un'unità di taglio, un'unità di taglio, un'unità di taglio, un'unità di taglio, un'unità di taglio,un trasportatore di scarico, nonché sistemi idraulici, elettrici e pneumatici, tra gli altri componenti.
Caratteristiche del prodotto:
1. Incorpora tecnologia CNC e alimentazione del servomotore, vanta un'elevata efficienza e una precisione stabile del pezzo da lavoro.
2Ogni lato è dotato di tre serie di fori e matrici, che possono ospitare tre tipi di fori di diversi diametri.Le tre serie di stampi possono essere spostati insieme sotto controllo PLC per regolare il punzonaggio di ritorno segno.
3Il computer è dotato di un'interfaccia cinese/inglese, con un funzionamento facile da usare e la possibilità di visualizzare i disegni del pezzo da lavorare.e può utilizzare direttamente i dati del programma generati dal software di loftingQuando si modifica un programma, devono essere inserite solo le dimensioni del pezzo, i diametri dei fori, i segni di retrocessione e la quantità del pezzo.
4. Il carrello di alimentazione CNC è azionato da un servomotore, con le informazioni inoltrate tramite un codificatore fotoelettrico.
5. Tutte le operazioni di marcatura, perforazione e taglio vengono completate automaticamente.

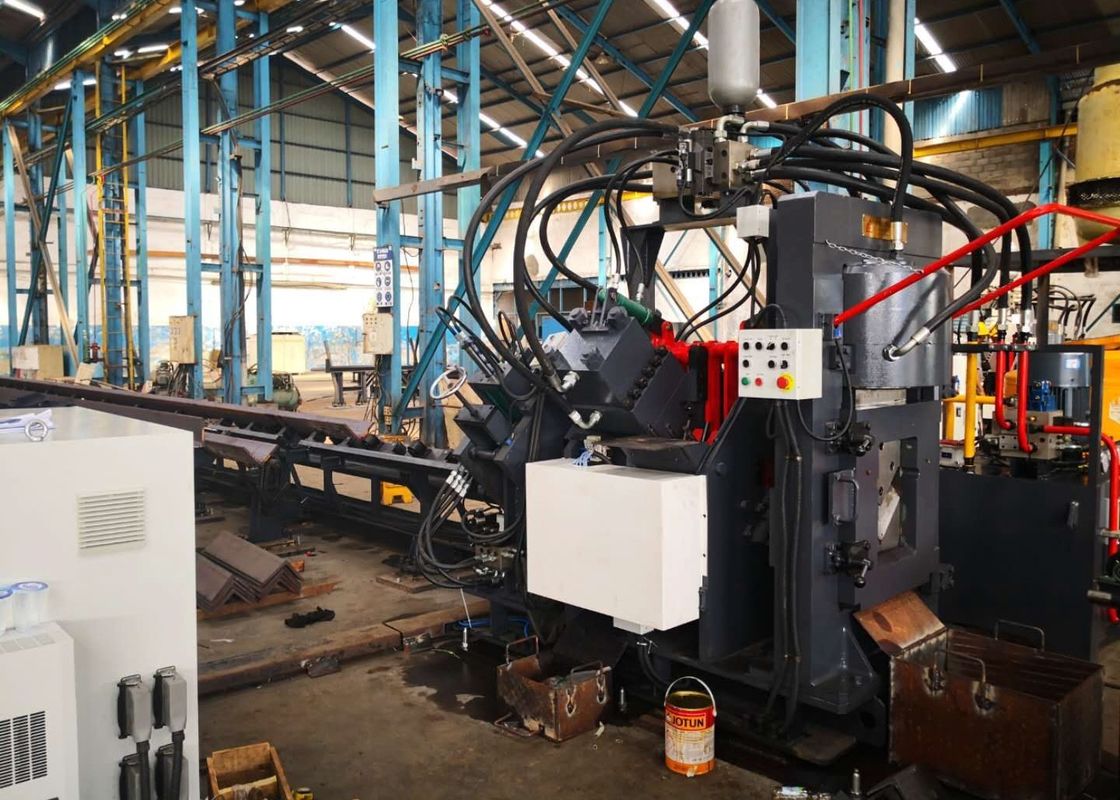

Questa macchina è un'attrezzatura specializzata progettata per perforare, marcare e tagliare acciaio angolare nell'industria delle torri angolari.recante specifiche comuni e scenari di lavorazione nell'industria delle torri angolari in acciaio, consentono agli utenti di osservare direttamente la qualità, la precisione e la lavorazione delle attrezzature,servire come riferimento tangibile per valutare le sue prestazioni e l'idoneità alle esigenze specifiche di produzione.
